美國BlueLevel重錘料位計固液界面測量的閉環控制

作者：介可視技術部  供稿：介可視（北京）機電技術有限公司

「簡介」：本文以化工企業的應用為例，主要介紹BlueLevel重錘料位計和音叉液位開關的性能特點和固液界面測量以及閉環控制的實現。
「關鍵詞」：BlueLevel,美國BlueLevel,進口重錘料位計,重錘式料位計,重錘料位計,料位開關,料位計,音叉物位計,音叉物位開關,音叉液位計,音叉液位開關,介可視,JIEKES,3D物位掃描儀

「概述」：進入21世紀以來我國工業發展日新月異，于此同時為了滿足廣大市場的需求工業自動化測量技術隨之得到了迅速的發展；如今市場上工業測量技術與儀表種類很多，給實際生產中對測量?jī)x表的選擇提供了很大空間，同業帶來了合理選型的難度。合理的選用儀表將大大提高系統的控制性能，從而提高生產的穩定性，保證產品質量。目前市場上測量液體界面的儀表有很多，連續動態測量的有：射頻導納液位計,導波雷達液位計,電動浮筒液位計,電容式液位計,浮子液位計和磁翻板液位計等，開關量輸出的并且及特殊的產品有：德國MuTec微波物位開關,德國MOLLET阻旋料位計,德國PTL振動桿物位開關,但是測量固液界面的儀表還是很少的，我們根據現場實際工況，成功地用重錘式料位計實現了固液界面的測量。

案例分析：
在化工企業的生產工藝中，需要將工業鹵水經特殊工藝析出結晶體，對結晶的固體沉淀物進行加工利用。化工廠準備25m高的工藝罐，底部有錐形卸料口。工作時，將鹵水送入分離罐中，自控系統需要測量結晶體的高度和液面的位置來確定進水，排水和放料的時機，高低液位報警儀表采用美國Bluelevel 音叉液位開關，安裝在高低液位報警點所在的工藝罐壁上，當液位到達報警點時，音叉液位開關報警。

這里在整個控制系統中，測量晶體層高度為測量*同時也是一個測量難點，因?yàn)榻Y(jié)晶體沉淀在水面下，常規儀表如超聲波、導波雷達、射頻導納等儀表工作中都會受到上層液體的影響，而無法準確測量。而重錘式料位計采用接觸式測量方法，不受水面、粉塵、蒸汽、等影響，能夠準確探測到料位或固液分界面。測量時，重錘從罐頂勻速落下進入水中，當接觸到晶體層停止并且輸出料位高度信號，然后重錘勻速上升回到罐頂，測量探頭不受介質影響，而且料位計的錘頭可以根據不同的介質做成不同的材質，以更準確地測量固液分界面。

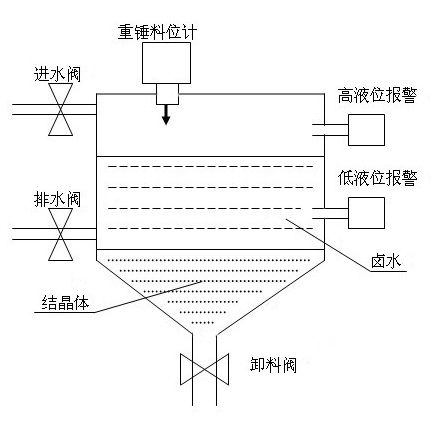

美國Bluelevel W55重錘料位計實現固液界面測量現場工況圖:

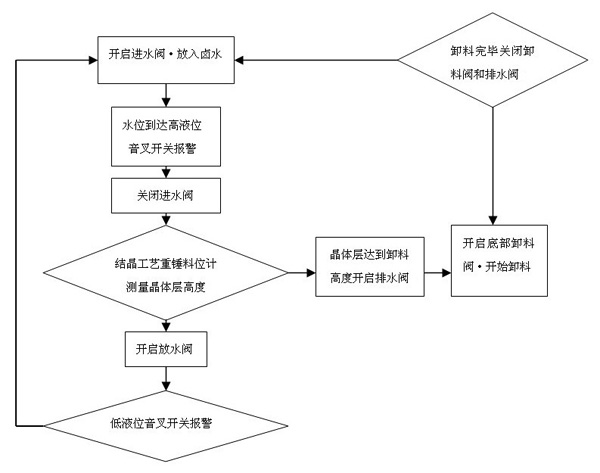

美國Bluelevel鋼纜式重錘料位儀固液界面測量流程圖：

具體工藝流流程如下：
進水閥開啟→鹵水進入工藝罐中→水位到達高液位報警點→音叉液位開關報警→關閉進水閥析出工藝開始→析出結晶顆粒物→重錘式料位計測量晶體層高度→開啟側面排水閥→水位到達低液位報警點→關閉排水閥→循環以上流程→當晶體層高度到達卸料點時→開啟排水閥排水→開啟底部卸料口卸料→關閉卸料閥和排水閥→循環。

美國BlueLevel W55重錘料位儀設備安裝圖：

「總結」：BlueLevel重錘式料位計通常都是用在電廠、水泥廠等粉塵特別嚴重的工況，用來測量燃料倉、水泥倉等的料位；經過我們長期不斷的摸索和嘗試，現在已成功應用在固液界面，各類分離池料位，廣泛應用于電力、礦山、食品、糧食、制藥、化工等行業。
